Reverse Engineering – Vom 3D-Scan zum 3D-Modell

Reverse Engineering ist ein Verfahren, bei dem ein physisches Objekt vermessen und als 3D-Modell rekonstruiert wird, um die Konstruktionsabsicht – also eine exakte Nachbildung des ursprünglichen Entwurfs – in Form von einfachen analytischen Flächen (Ebenen, Zylinder usw.) und Freiformflächen (NURBS) wiederherzustellen und so ein neues Referenz-CAD-Modell zu erstellen.

Es gibt zahlreiche Gründe für das Reverse Engineering: den Austausch beschädigter Bauteile (für die keine CAD-Modelle vorliegen), die Modernisierung veralteter Teile, die Integration neuer Teile in eine bestehende Baugruppe oder Umgebung, die Erstellung neuer Fertigungspläne oder einfach die Analyse der Produktmerkmale von Wettbewerbern. 3D-Scanner sind in der Regel die bevorzugte Technologie, um Maßdaten zu erfassen und diese als Punktwolke oder als automatisch und sofort erstelltes Netz darzustellen.

Wie wir bei Panoptic an Reverse Engineering herangehen

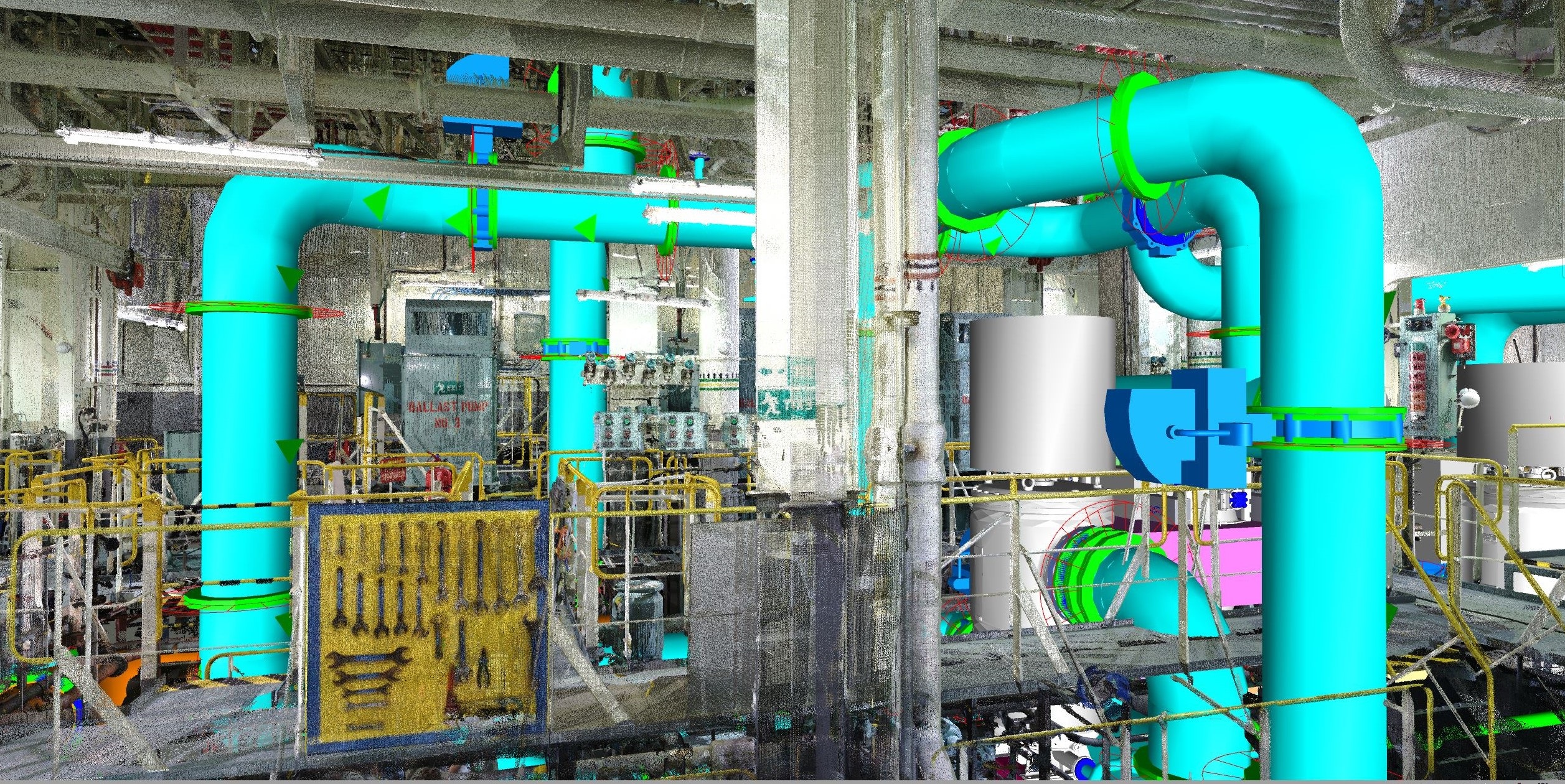

Unser Workflow wandelt 3D-Scandaten – sei es eine Punktwolke oder ein Netz – in ein vollständig parametrisches CAD-Modell in SOLIDWORKS oder Autodesk Inventor um. Der Unterschied ist entscheidend: Ein rohes Scan-Netz ist eine statische Momentaufnahme, die sich nicht bearbeiten lässt, während ein parametrisches Modell ein funktionsfähiges Konstruktionsdokument ist. Maße können geändert, Bauteile modifiziert und die Datei direkt für die Fertigung, die Neukonstruktion oder die Weiterentwicklung verwendet werden.

Je nach Projekt bieten wir Folgendes an:

– Aus Scandaten rekonstruierte parametrische 3D-CAD-Modelle
– Nach Industriestandards erstellte technische 2D-Zeichnungen
– Geometrieprüfberichte, in denen das CAD-Modell mit dem ursprünglichen Scan verglichen wird
– Empfehlungen für Konstruktionsverbesserungen oder Fertigungsoptimierungen

Zu den typischen Anwendungsfällen, die wir unterstützt haben, gehören Ersatzteile für ältere Anlagen, für die keine Originalzeichnungen mehr vorliegen, die Dokumentation bestehender Maschinen vor einer Nachrüstung oder Umrüstung sowie die Anpassung von Komponenten aus einem System an ein anderes, um die Kompatibilität zu gewährleisten.

Haben Sie ein Teil, das gescannt und modelliert werden muss? Schicken Sie uns die Details, und wir erstellen für Sie einen Kostenvoranschlag.
